Bmw diagnostic trouble codes : Guide complet à décoder

Comment interpréter les codes défaut lorsque votre véhicule BMW affiche un problème ? Si certains pensent qu’un simple lecteur OBD2 basique suffit à tout diagnostiquer, la réalité est plus complexe car les codes spécifiques BMW demandent souvent des logiciels particuliers. La compréhension fine des codes P, des formats alphanumériques et des différentes catégories fonctionnelles est cruciale pour cibler les réparations. Profiter d’une lecture approfondie, notamment avec des outils comme INPA ou DIS, rend possible une gestion complète des défauts, même ceux liés au réseau CANBUS ou au système SRS. Cette approche garantit un diagnostic fiable et une réparation adaptée aux modèles récents des BMW.

Signification et types des bmw diagnostic trouble codes

Les défauts rencontrés sur BMW sont identifiés par des codes appelés codes de diagnostic ou codes d’anomalies (Diagnostic Trouble Codes, DTC). Ces codes regroupent des identifications précises de pannes ou dysfonctionnements détectés par les calculateurs du véhicule.

On distingue deux grandes familles de codes défaut BMW : les codes génériques standards OBD2, communs à tous les constructeurs, et les codes spécifiques à BMW offrant un diagnostic plus fin. Les premiers utilisent généralement un format à 5 caractères débutant par une lettre (P, C, B, U) suivie de chiffres, tandis que les seconds peuvent inclure des codes hexadécimaux à 6 caractères ou des séries alphanumériques.

Lettres initiales des codes :

• P : codes liés au groupe motopropulseur, donc moteur et transmission.
• C : codes relatifs au châssis.
• B : codes pour la carrosserie.
• U : codes sur les réseaux de communication, principalement CANBUS.

Les codes commençant par P sont découpés en sous-groupes indiquant des types d’anomalies spécifiques. Par exemple : 0, 1, 2 concernent le dosage air/carburant, 3 l’allumage, 7 à 9 la transmission.

Les codes spécifiques BMW, souvent hexadécimaux, s’appliquent notamment au système de gestion moteur avancé, contrôle des capteurs d’oxygène et d’injection carburant, capteurs de papillon des gaz, ou encore aux systèmes SRS airbags et ABS.

On recense plus de 11 000 définitions dans les normes universelles, mais BMW ajoute ses codes propres, indispensables pour un diagnostic exhaustif.

• Codes génériques OBD2 : lecture possible avec tout lecteur standard.
• Codes BMW spécifiques : nécessitent un outil ou logiciel spécialisé.

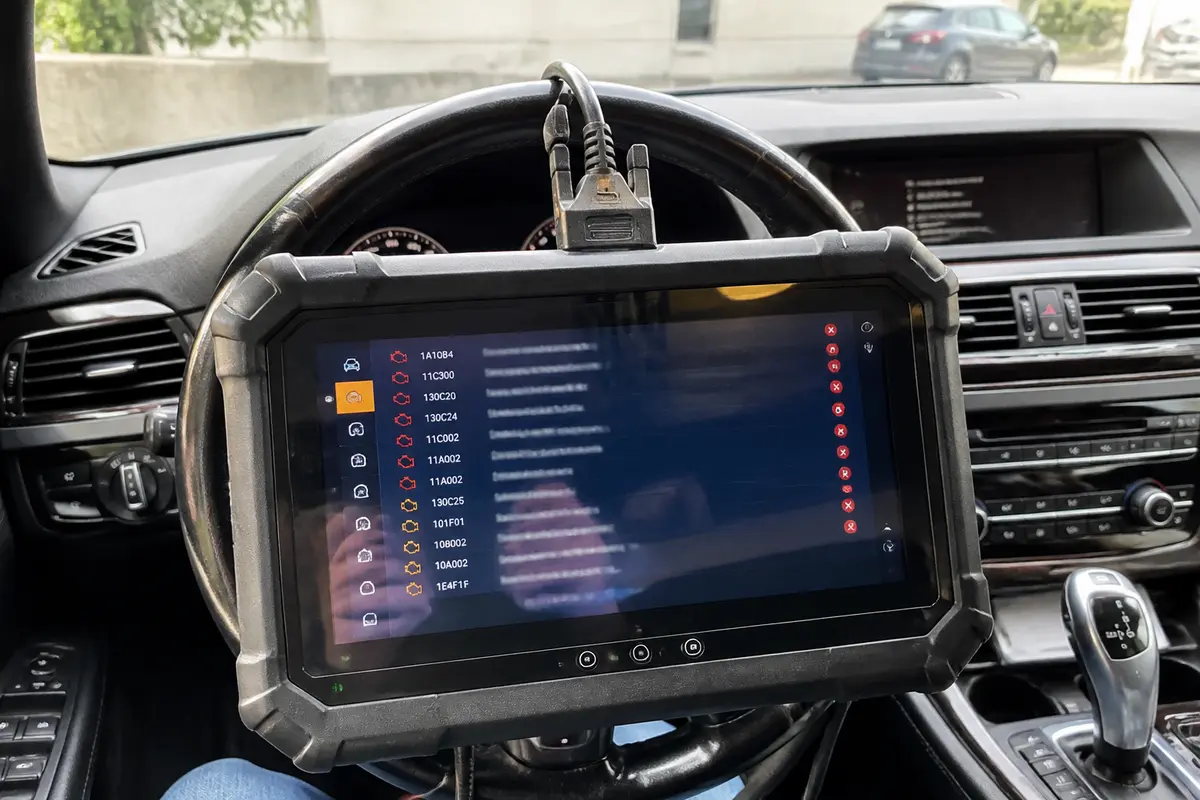

Outils et méthodes pour lire et effacer les codes

Outils OBD2 et interfaces courants

La lecture des codes défaut peut débuter avec un lecteur OBD2 basique compatible. Parmi les appareils populaires figurent les interfaces ELM327 ou ELM323, qui se connectent via la prise DLC située souvent sous le tableau de bord côté conducteur.

Pour accéder aux codes spécifiques BMW, il est conseillé d’utiliser des logiciels dédiés comme ISTA (Integrated Service Technical Application), INPA, ou DIS (Diagnostic Information System), reconnus pour leur compatibilité avec les modèles récents, y compris les séries G avec électronique complexe.

Des outils spécialisés comme Carly proposent aussi une large lecture et effacement des codes, avec souvent une interface intuitive.

L’utilisation d’un outil professionnel garantit l’accès aux codes absents des scanners standards, comme les défauts spécifiques SRS airbag ou problèmes CANBUS.

Étapes pour effacer codes et logs

Pour supprimer les défauts détectés, la procédure classique consiste à :

• Connecter l’interface / logiciel au véhicule via prise OBD2.
• Scanner pour identifier tous les codes présents.
• Effectuer les réparations nécessaires selon les codes.
• Retourner au menu du logiciel et choisir l’option d’effacement ou de reset des défauts.

Certaines anomalies, en particulier sur le système SRS, requièrent un protocole de réinitialisation précis, souvent intégré uniquement dans les logiciels BMW.

L’effacement ne doit s’effectuer que lorsque les causes ont été identifiées, sous peine de voir les codes revenir rapidement.

Formats et codes outils : P, hexadécimaux et BMW spécifiques

Le connecteur DLC et format des codes P, C, U

Le Diagnostic Link Connector (DLC) sur les BMW se trouve généralement sous le tableau de bord côté conducteur, permettant la connexion des lecteurs.

Les codes OBD2 génériques suivent une structure classique avec :

• Une lettre initiale (P, C, B, U) indiquant la zone du véhicule concernée.
• Un premier chiffre signalant un défaut générique (0) ou constructeur (1).
• Trois chiffres ou nombres hexadécimaux désignant la faute particulière.

Les codes liés au moteur sont les plus communs, en particulier les P, puis viennent les châssis (C), la carrosserie (B), et enfin les communications (U) traitant souvent d’erreurs sur les bus CANBUS ou IBUS.

Codes spécifiques BMW et leurs significations

BMW utilise fréquemment des codes hexadécimaux comme 180101 ou 1B9308, ce qui nécessite une interface ou logiciel capable de décoder ces formats non standard. Ces codes fournissent des détails précis notamment sur :

• Problèmes des capteurs d’oxygène (O2 sensors) ou gestion du mélange air/carburant.
• Défaillances de l’injection carburant, et les électrovannes.
• Fonctionnement du papillon des gaz (throttle body).
• Problèmes détectés dans le système CANBUS.

Les codes DME, DDE, ou liés aux systèmes ABS et SRS sont souvent spécifiques à BMW et accessibles uniquement via ISTA et OUTILS BMW.

Un mot de notre part. “L’usage d’un logiciel à la pointe est indispensable pour un décodage fiable des codes spécifiques BMW et garantir un diagnostic complet.”

Catégories des DTC BMW selon les systèmes

Les codes défaut BMW se répartissent selon des catégories liées aux différents systèmes du véhicule :

• Moteurs : détection de défauts sur la gestion moteur, capteurs, injection, allumage, surchauffe.
• Transmissions : surveillance des boîtes automatiques et manuelles avec contrôle des solénoïdes et capteurs de vitesse.
• Systèmes de sécurité : codes liés au SRS airbags, aux ceintures, aux capteurs de collision, ainsi qu’au système ABS.
• Carrosserie et châssis : codes concernant l’électronique confort, la direction assistée, le contrôle de stabilité, et autres sous-systèmes.
• Réseaux de communication : erreurs sur les bus de données comme CANBUS ou IBUS, affectant la communication entre modules.

La connaissance précise de la catégorie permet d’orienter plus rapidement le diagnostic et les interventions.

Étapes pratiques pour un diagnostic BMW étape par étape

Première lecture avec un lecteur OBD2 standard

Commencez par connecter un lecteur simple compatible OBD2 au connecteur DLC. Effectuez un scan rapide pour identifier les codes génériques et les défauts moteurs les plus courants.

Cette étape offre une première visibilité, suffisante pour détecter certains problèmes mais limitée pour les codes constructeurs BMW.

Affinement avec un logiciel spécialisé BMW

Après la première lecture, lancez un logiciel dédié comme ISTA ou INPA. Ces outils permettent d’accéder :

• Aux codes spécifiques plus complexes et hexadécimaux.
• Aux données en temps réel des capteurs.
• À des fonctions avancées, comme la calibration ou la réinitialisation des systèmes SRS airbag.

La procédure de diagnostic complète inclut la suppression des codes après réparation pour valider que la panne est réglée.

Chaque diagnostic doit être suivi d’une analyse pointue des causes indiquées par les codes.

Lire et effacer les codes : outils et méthodes pour BMW

Différence entre codes génériques et spécifiques BMW

Les codes défaut BMW se divisent en deux familles essentielles. Les codes génériques OBD2, universels, reconnaissables par leur format standard, sont lus facilement avec un lecteur classique.

Par contre, les codes propres à BMW, souvent exprimés en hexadécimal ou avec des codifications exclusives, nécessitent un logiciel ou interface compatible avec les protocoles du constructeur tels que ISTA, INPA ou DIS.

L’absence d’outils adaptés limite la capacité à détecter certains défauts spécifiques comme ceux liés au système CANBUS ou SRS nécessitant un effacement spécifique pour la sécurité.

Procédures compatibles pour effacer efficacement tous les codes

L’effacement des défauts s’effectue via la fonction dédiée du logiciel de diagnostic, assurant :

• Une remise à zéro des mémoires d’erreur.
• Le calibrage des capteurs et actionneurs si nécessaire.
• Une réinitialisation spécifique aux systèmes de sécurité, notamment les airbags, assurant leur fonctionnement futur.

Il est impératif que l’effacement ne soit fait qu’après correction, car sinon les codes réapparaissent dès la prochaine utilisation.

Formats et codes outils : P, hexadécimaux et BMW spécifiques

Le connecteur DLC et format des codes P, C, U

Le connecteur DLC des BMW est habituellement sous le tableau de bord côté conducteur et permet la connexion des interfaces de diagnostic. Les codes OBD2 reconnus débutent par une lettre :

• P pour Powertrain (moteur et transmission),
• C châssis,
• B carrosserie,
• U pour les réseaux de communication.

Le premier chiffre de ces codes indique s’il s’agit d’un code standard ou constructeur. Les trois chiffres suivants précisent la nature du défaut, pouvant inclure des valeurs hexadécimales donnant accès à plus de détails.

Codes spécifiques BMW et analyse de leur signification

Les codes propres à BMW, nombreux et complexes, se présentent souvent sous forme de codes hexadécimaux comme 180101 ou alphanumériques pour détailler certaines anomalies spécifiques.

Ils couvrent divers éléments tels que :

• Les capteurs d’oxygène essentiels à la gestion moteur (ex. P0030, P0032),
• Les défauts possibles au niveau du papillon des gaz ou injection carburation,
• Les erreurs liées au système CANBUS, messages de communication défaillante entre calculateurs,
• Les alertes sur les systèmes de sécurité SRS et ABS.

Ces codes exigent une interprétation avancée via des outils propres au constructeur, afin d’éviter un diagnostic incorrect.

Catégories des bmw diagnostic trouble codes : moteurs, transmissions, sécurité

Les codes d’anomalie BMW s’organisent en catégories fonctionnelles selon le système concerné, pour mieux cibler le diagnostic :

• Moteurs : gestion moteur, capteurs, injection, surchauffe, allumage, VANOS, etc.
• Transmissions : pannes des boîtes de vitesses automatiques ou manuelles, capteurs de vitesse, électrovannes.
• Systèmes SRS (airbags) : défaillances des boucles de détection, capteurs d’impact, tensions inappropriées dans les circuits.
• Châssis : ABS, contrôle de stabilité et direction assistée.
• Réseaux : défauts liés aux bus CANBUS, IBUS, et communication entre modules électroniques.

Connaître la nature précise du code permet d’adopter une méthode de diagnostic plus rapide et sûre, notamment lors des réparations complexes liées aux systèmes électroniques et de sécurité.

Plan pratique : diagnostic BMW étape par étape

Première étape : utilisation d’un lecteur OBD2 basique

Pour un démarrage, un lecteur universel OBD2 permet de relever les codes génériques et certains défauts spécifiques basiques. La prise DLC, facile d’accès sous le tableau de bord, permet de brancher l’interface.

Ce premier scan offre une vue rapide des problèmes moteurs les plus fréquents mais peut être incomplet pour les séries récentes et les codes propriétaires BMW.

Affinement : recours aux logiciels dédiés et outils BMW

Utiliser les logiciels BMW comme ISTA, INPA ou DIS est primordial pour décrypter les codes complexes, accéder aux diagnostics en temps réel et effacer proprement les défauts, notamment ceux relatifs aux systèmes embarqués avancés.

Ces outils prennent en charge :

• La lecture complète des codes hexadécimaux et alphanumériques,
• Le diagnostic des problèmes du CANBUS,
• La réinitialisation nécessaire des systèmes airbags et sécurité,
• La mise à jour ou programmation des calculateurs en cas de besoin.

Une bonne séquence diagnostique débute donc par un scan simple, suivie d’une analyse poussée avec un outil spécialisé, assurant une réparation ciblée et sûre.

La maîtrise des différentes catégories et formats des codes est essentielle pour un diagnostic efficace des voitures BMW modernes.

FAQ — Codes de diagnostic des BMW : lecture, signification et outils

Quel est le meilleur outil de diagnostic pour les BMW ?

Le meilleur outil de diagnostic pour les BMW est un logiciel spécialisé comme ISTA, INPA ou DIS. Ces outils, compatibles avec les modèles récents, permettent de lire les codes spécifiques BMW, notamment hexadécimaux, et d’accéder à des fonctions avancées comme la réinitialisation des systèmes SRS et ABS.

Comment lire les codes d’erreur sur une BMW ?

Pour lire les codes d’erreur sur une BMW, il faut connecter un lecteur OBD2 au connecteur DLC sous le tableau de bord côté conducteur. Un lecteur basique donne accès aux codes génériques, mais pour les codes spécifiques BMW, il faut un logiciel dédié compatible avec les protocoles du constructeur.

Que signifient les codes BMW de diagnostic ?

Les codes BMW de diagnostic sont des identifiants d’anomalies détectées par les calculateurs du véhicule. Ils se divisent en codes génériques OBD2 (défauts moteurs, transmission, châssis, etc.) commençant par P, C, B, U, et en codes spécifiques BMW souvent hexadécimaux, détaillant des pannes précises liées notamment au moteur, injection, CANBUS ou sécurité.

Quel est le prix d’un diagnostic chez BMW ?

Le prix d’un diagnostic chez BMW varie selon les prestations, mais il inclut généralement la lecture complète des codes défauts, spécifiques et génériques, via un outil professionnel. Les diagnostics peuvent être facturés en centre BMW ou chez un spécialiste du véhicule avec outils adaptés, souvent à un coût supérieur à un scan OBD2 basique.

Quelle est la liste des codes d’erreur pour les BMW Série 1 ?

La liste des codes d’erreur pour BMW Série 1 inclut les codes génériques OBD2 standard et des codes spécifiques BMW propres à ce modèle. Ces codes couvrent les systèmes moteur, transmission, châssis, sécurité et communication, avec certains codes hexadécimaux accessibles uniquement via logiciels dédiés comme ISTA.

Comment sont structurés les codes outil utilisés sur BMW ?

Les codes outil BMW suivent une structure avec une lettre initiale (P, C, B, U) indiquant la zone du véhicule, un chiffre signalant un code standard ou constructeur, suivi de chiffres ou codes hexadécimaux. Les codes P concernent le moteur/transmission, C le châssis, B la carrosserie, et U les réseaux de communication comme CANBUS.
